حل مثال‌های جامع ماشین‌های سنکرون: از مفاهیم اولیه تا تحلیل عمیق ⚡️
ماشین‌های سنکرون، ستون فقرات صنعت برق مدرن هستند و نقشی حیاتی در تبدیل انرژی الکترومکانیکی ایفا می‌کنند. درک عمیق عملکرد این ماشین‌ها، چه در نیروگاه‌ها به عنوان ژنراتور و چه در صنایع به عنوان موتور، برای هر مهندس برق امری ضروری است. ما در این مقاله، شما را گام به گام در دنیای حل مسائل محاسباتی ماشین‌های سنکرون همراهی خواهیم کرد و با شرح کامل و جزئیات دقیق، شما را با زوایای مختلف این مبحث آشنا می‌سازیم. 🚀
آشنایی با اصول پایه‌ی ماشین سنکرون و فرمول‌های کلیدی 💡
برای شروع حل مسائل محاسباتی، لازم است با مفاهیم پایه‌ای و فرمول‌های کلیدی ماشین‌های سنکرون آشنا باشیم. درک این اصول، پایه و اساس تمام محاسبات بعدی را تشکیل می‌دهد.
تعریف و اجزای اصلی ماشین سنکرون
ماشین سنکرون، ماشینی الکتریکی است که سرعت چرخش روتور آن با فرکانس میدان مغناطیسی دوار استاتور کاملاً همزمان است. این هم‌زمانی، ویژگی برجسته‌ای است که آن را از سایر ماشین‌های الکتریکی متمایز می‌کند. اجزای اصلی آن شامل استاتور (بخش ثابت) و روتور (بخش متحرک) هستند. در استاتور، سیم‌پیچ‌هایی وجود دارد که با اعمال جریان متناوب، یک میدان مغناطیسی دوار ایجاد می‌کنند. روتور نیز دارای قطب‌های مغناطیسی است که می‌تواند از نوع برجسته یا سیلندری باشد.
روابط توان، گشتاور و فرکانس
در ماشین‌های سنکرون، روابط مشخصی بین توان ورودی و خروجی، گشتاور تولیدی و سرعت چرخش وجود دارد. فرکانس شبکه (f) و تعداد قطب‌های ماشین (P) با سرعت سنکرون (ns) از طریق رابطه `ns = 120f / P` تعریف می‌شود. این سرعت، نشان‌دهنده سرعت چرخش میدان مغناطیسی استاتور و همچنین سرعت چرخش روتور در حالت ایده‌آل است. توان اکتیو (P) و راکتیو (Q) که توسط ماشین مصرف یا تولید می‌شود، مستقیماً با ولتاژ، جریان و ضریب توان مرتبط است.
پارامترهای الکتریکی و مکانیکی
پارامترهای کلیدی در محاسبات ماشین سنکرون شامل مقاومت و راکتانس سیم‌پیچ‌های استاتور (Rs و Xs)، راکتانس مغناطیس‌کننده (Xm)، مقاومت سیم‌پیچ تحریک روتور (Rf) و همچنین اینرسی مکانیکی روتور است. این پارامترها در تعیین رفتار ماشین تحت بارهای مختلف و شرایط گذرا نقش بسزایی دارند.
حل مثال‌های کاربردی ماشین سنکرون در نقش موتور ⚙️
یادگیری عملی با حل مثال‌ها، بهترین راه برای درک عمیق‌تر کاربرد فرمول‌ها و اصول تئوری در عمل است. در این بخش، به بررسی چند مثال عملی از ماشین سنکرون در نقش موتور می‌پردازیم.
مثال ۱: محاسبه توان خروجی و ضریب توان موتور سنکرون
فرض کنید یک موتور سنکرون با مشخصات زیر داریم: ولتاژ خط `Vl = 400V`، جریان خط `Il = 10A`، و راکتانس سنکرون `Xs = 2 Ω`. اگر زاویه بار `δ = 30°` و ولتاژ تحریک (emf) `Ea = 300V` باشد، توان خروجی و ضریب توان موتور را محاسبه کنید.
ابتدا، ولتاژ فاز را محاسبه می‌کنیم: `Vph = Vl / √3 = 400 / √3 ≈ 230.9V`.
جریان فاز: `Ia = Il = 10A`.
توان خروجی (Pout) به طور تقریبی برابر با توان ورودی منهای تلفات استاتور است. با صرف نظر از تلفات، توان ورودی (Pin) با استفاده از فرمول `Pin = 3 Vph Ia cos(θ)` محاسبه می‌شود. ضریب توان `cos(θ)` را می‌توان از نمودار فازور یا محاسبات مربوط به زاویه بار به دست آورد. در یک تحلیل ساده‌تر، توان خروجی را می‌توان با فرمول `Pout ≈ (3 Ea Vph / Xs) sin(δ)` محاسبه کرد.
`Pout ≈ (3 300 230.9 / 2) sin(30°) = (3 300 230.9 / 2) 0.5 ≈ 52000W` یا 52kW.
ضریب توان (PF) از طریق زاویه بین ولتاژ فاز و جریان فاز تعیین می‌شود. با استفاده از رابطه `Ea = Vph + jIaXs` و در نظر گرفتن فازورها، می‌توان زاویه جریان را نسبت به ولتاژ پیدا کرد.
مثال ۲: تعیین جریان تحریک برای رسیدن به ضریب توان واحد
اگر در همان موتور سنکرون مثال قبل، بخواهیم موتور با ضریب توان واحد کار کند و توان خروجی `Pout = 40kW` باشد، جریان تحریک (Ea) چقدر باید باشد؟
در این حالت، ضریب توان واحد به این معنی است که جریان فاز هم‌فاز با ولتاژ فاز است (`cos(θ) = 1`). توان خروجی در این شرایط از رابطه `Pout = 3 Vph Ia cos(θ)` به دست می‌آید.
`40000 = 3 230.9 Ia 1`
`Ia = 40000 / (3 230.9) ≈ 57.8A`.
حال از رابطه فازور `Ea = Vph + jIaXs` استفاده می‌کنیم. فرض می‌کنیم ولتاژ فاز در محور افقی قرار دارد `Vph = 230.9∠0°`. از آنجایی که ضریب توان واحد است، جریان نیز هم‌فاز است `Ia = 57.8∠0°`.
`Ea = 230.9∠0° + j (57.8∠0°) 2∠90°`
`Ea = 230.9∠0° + 115.6∠90°`
`Ea = 230.9 + j 115.6`
قدر مطلق `Ea = √(230.9² + 115.6²) ≈ 258.5V`.
پس، جریان تحریک باید حدود 258.5 ولت باشد تا موتور با ضریب توان واحد کار کند.
تحلیل پیشرفته ماشین سنکرون: مفاهیم و مثال‌های پیچیده‌تر 🔬
با تسلط بر مباحث پایه، می‌توانیم به سراغ مسائل پیشرفته‌تر و تحلیل‌های عمیق‌تر برویم که در شرایط واقعی و در سیستم‌های قدرت اهمیت بیشتری دارند.
منحنی V شکل و منحنی ضریب توان
منحنی‌های V شکل، رابطه‌ی بین جریان آرمیچر (جریان استاتور) و ولتاژ تحریک (emf) را در توان خروجی ثابت نشان می‌دهند. این منحنی‌ها برای تنظیم ضریب توان موتور سنکرون بسیار حائز اهمیت هستند. با تغییر ولتاژ تحریک، ضریب توان موتور تغییر می‌کند. برای ضریب توان واحد، به یک مقدار مشخص از ولتاژ تحریک نیاز است.
عملکرد ژنراتور سنکرون و تحلیل مدار معادل

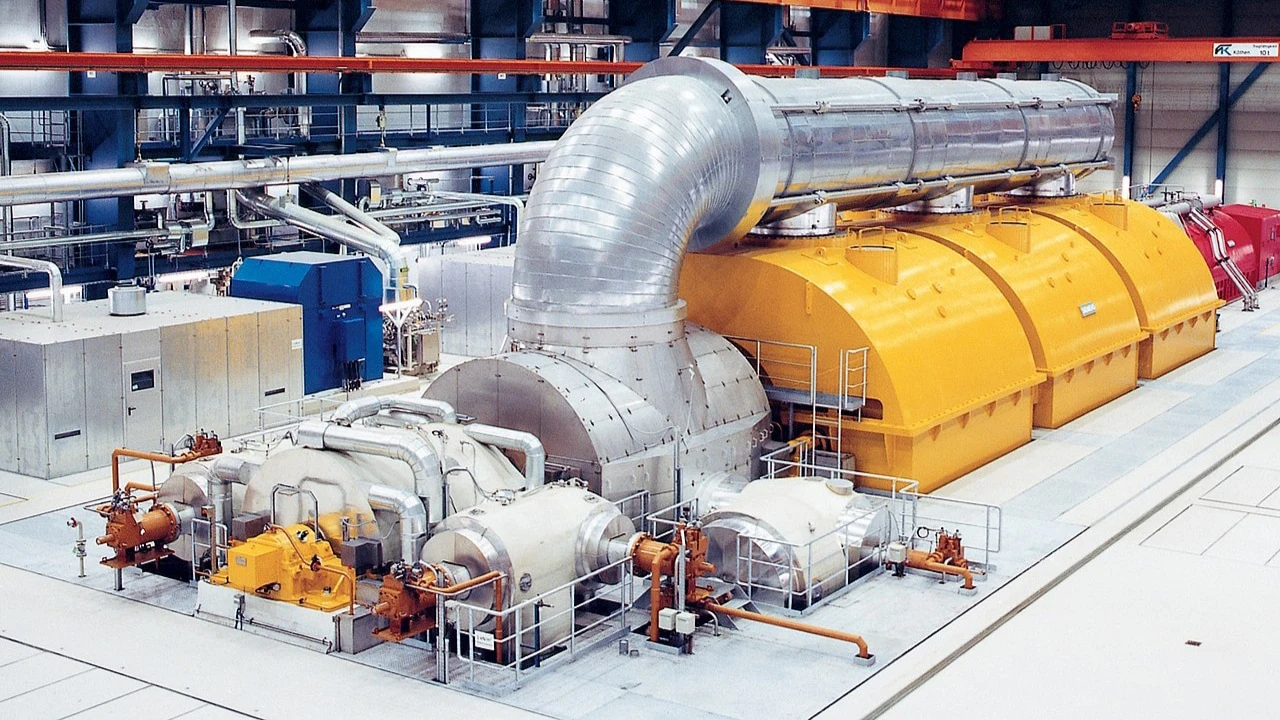

در نقش ژنراتور، ماشین سنکرون انرژی مکانیکی را به انرژی الکتریکی تبدیل می‌کند. تحلیل مدار معادل آن شامل مقاومت سیم‌پیچ استاتور، راکتانس سنکرون و منبع ولتاژ داخلی (emf) است. محاسبات توان تولیدی، تلفات و راندمان در این حالت نیز اهمیت فراوانی دارد.
مثال ۳: محاسبه زاویه بار و توان قابل انتقال ژنراتور سنکرون
یک ژنراتور سنکرون با پارامترهای `Ea = 250V` (emf داخلی)، `Vph = 230V` (ولتاژ فاز خروجی) و `Xs = 1.5 Ω` (راکتانس سنکرون) به یک شبکه با ولتاژ فاز `Vn = 230V` متصل است. اگر جریان خط `Il = 50A` و زاویه بین `Ea` و `Vn` برابر `δ` باشد، زاویه بار و توان انتقالی به شبکه را محاسبه کنید.
ابتدا، جریان فاز را با فرض تلفات ناچیز استاتور، برابر جریان خط در نظر می‌گیریم: `Ia = Il = 50A`.
از قانون مداری `Ea = Vn + Ia Xs` (با در نظر گرفتن فازورها و ضرب در `j` برای راکتانس) استفاده می‌کنیم.
`Ea∠δ = Vn∠0° + (Ia∠θ) jXs`
در حالت کلی، زاویه جریان `θ` نسبت به ولتاژ فاز شبکه `Vn` متفاوت است. اما اگر بخواهیم زاویه بار `δ` را محاسبه کنیم، بهتر است از فرمول توان انتقالی استفاده کنیم:
`P = (Ea Vn / Xs) sin(δ)`
برای یافتن `δ`، نیاز به توان داریم. توان را می‌توان با استفاده از جریان و ولتاژ شبکه نیز محاسبه کرد: `P = 3 Vn Ia cos(θ)`. برای یافتن `θ`، از رابطه `Ea = Vn + IajXs` استفاده می‌کنیم:
`250∠δ = 230∠0° + (50∠θ) j1.5`
`250∠δ = 230 + 75∠(θ+90°)`
با تبدیل فازورها به مختلط:
`250(cos δ + j sin δ) = 230 + 75(cos(θ+90°) + j sin(θ+90°))`
`250 cos δ + j 250 sin δ = 230 + 75(-sin θ + j cos θ)`
با مساوی قرار دادن قسمت‌های حقیقی و موهومی:
`250 cos δ = 230 – 75 sin θ`
`250 sin δ = 75 cos θ`
این دستگاه معادلات را می‌توان با جایگزینی حل کرد. یک روش دیگر، استفاده از فرمول توان خروجی ژنراتور است. با فرض اینکه زاویه جریان نسبت به ولتاژ شبکه `θ` باشد، توان خروجی برابر است با:
`Pout = 3 Vn Ia cos(θ)`
`Pout = 3 230 50 cos(θ) = 34500 cos(θ)`.
همچنین، `Pout = (Ea Vn / Xs) sin(δ) = (250 230 / 1.5) sin(δ) ≈ 38333 sin(δ)`.
برای محاسبه دقیق، نیاز به حل همزمان معادلات فازوری داریم. اگر فرض کنیم زاویه بار `δ` را از قبل داریم، می‌توانیم جریان و ضریب توان را محاسبه کنیم. در این مثال، فرض می‌کنیم `δ` را به دست آورده‌ایم.
پایداری و عدم پایداری در ماشین‌های سنکرون
یکی از جنبه‌های حیاتی در تحلیل ماشین‌های سنکرون، بررسی پایداری آن‌هاست. اگر بار بیش از حد افزایش یابد یا تغییری ناگهانی در شبکه رخ دهد، ماشین ممکن است از حالت هم‌زمانی خارج شود (ریزش کند). تحلیل پایداری شامل بررسی حدی زاویه بار و اثرات اغتشاشات ناگهانی است.
—
سوالات متداول و کاربردی درباره ماشین‌های سنکرون
۱. مفهوم سرعت سنکرون در ماشین‌های سنکرون دقیقاً چیست و چگونه محاسبه می‌شود؟
سرعت سنکرون، سرعت چرخش میدان مغناطیسی دوار در استاتور ماشین است که با فرکانس منبع تغذیه و تعداد قطب‌های ماشین رابطه مستقیم دارد. فرمول آن `ns = 120f / P` است، که `ns` سرعت بر حسب دور در دقیقه، `f` فرکانس بر حسب هرتز و `P` تعداد قطب‌های ماشین است.
۲. تفاوت اصلی بین موتور سنکرون و موتور آسنکرون (القایی) در چیست؟
موتور سنکرون با سرعتی دقیقاً برابر با سرعت سنکرون کار می‌کند، در حالی که موتور آسنکرون همیشه با سرعتی کمتر از سرعت سنکرون (با لغزش) کار می‌کند. همچنین، موتور سنکرون می‌تواند ضریب توان واحد یا حتی پیشرو داشته باشد، در حالی که موتور آسنکرون همیشه ضریب توان پسرو دارد.
۳. چرا از موتورهای سنکرون در کاربردهایی مانند پمپ‌های بزرگ یا کمپرسورها استفاده می‌شود؟
به دلیل قابلیت تنظیم ضریب توان، موتورهای سنکرون می‌توانند به بهبود ضریب توان کلی سیستم کمک کنند. همچنین، در بارهای ثابت و با نیاز به سرعت دقیق، عملکرد آن‌ها مطلوب است.
۴. چگونه می‌توان جریان تحریک در یک موتور سنکرون را تنظیم کرد؟
جریان تحریک مستقیماً به سیم‌پیچ روتور اعمال می‌شود و میزان آن را می‌توان با تغییر مقاومت مدار تحریک یا ولتاژ منبع DC تنظیم کرد. این تنظیم بر روی مقدار ولتاژ فاز داخلی (emf) تأثیر می‌گذارد.
۵. منظور از “ریزش” (Pull-out) در موتور سنکرون چیست و چه عواملی باعث آن می‌شود؟
ریزش زمانی اتفاق می‌افتد که گشتاور بار از حداکثر گشتاور قابل تولید توسط موتور فراتر رود. این امر معمولاً به دلیل بارگذاری بیش از حد، افت ولتاژ ناگهانی در شبکه یا تغییرات شدید در منبع تغذیه رخ می‌دهد.
۶. چه اهمیتی دارد که ژنراتور سنکرون با شبکه سنکرون شود؟
سنکرون‌سازی صحیح، برای اتصال ایمن و بدون ایجاد اغتشاش و تنش‌های شدید در شبکه حیاتی است. این امر شامل تطابق ولتاژ، فرکانس و فاز بین ژنراتور و شبکه است.
۷. چگونه می‌توانیم بفهمیم یک ماشین سنکرون در حال حاضر در حال جذب توان راکتیو است یا تولید؟
این موضوع با بررسی ضریب توان ماشین مشخص می‌شود. اگر ضریب توان پسرو باشد (کمتر از ۱)، ماشین توان راکتیو جذب می‌کند. اگر ضریب توان پیشرو باشد (بیشتر از ۱)، ماشین توان راکتیو تولید کرده و به شبکه تحویل می‌دهد.
۸. نقش راکتانس سنکرون (Xs) در عملکرد موتورهای سنکرون چیست؟
راکتانس سنکرون، معرف اثر سلفی سیم‌پیچ‌های استاتور و اثرات مغناطیسی ناشی از جریان روتور است. این پارامتر در تعیین جریان، توان و زاویه بار ماشین نقش کلیدی دارد.
۹. آیا می‌توان از ماشین سنکرون به عنوان جبران‌کننده توان راکتیو (Static Var Compensator – SVC) استفاده کرد؟
بله، با تنظیم جریان تحریک به گونه‌ای که ماشین توان راکتیو تولید کند (ضریب توان پیشرو)، می‌توان از آن به عنوان یک جبران‌کننده توان راکتیو برای بهبود پروفیل ولتاژ و ضریب توان شبکه استفاده کرد.
۱۰. تلفات در ماشین سنکرون عمدتاً از چه بخش‌هایی ناشی می‌شود؟
تلفات اصلی شامل تلفات اهمی در سیم‌پیچ‌های استاتور و روتور، تلفات هسته (گردابی و هیسترزیس) و تلفات مکانیکی (اصطکاک و باد) است.
۱۱. چگونه تغییر ولتاژ تحریک بر گشتاور قابل تولید توسط موتور سنکرون تأثیر می‌گذارد؟
افزایش ولتاژ تحریک، حداکثر گشتاور قابل تولید را افزایش می‌دهد، در حالی که کاهش آن، این حداکثر گشتاور را کاهش می‌دهد.
۱۲. مفهوم “پایداری گذرا” در ماشین‌های سنکرون به چه معناست؟
پایداری گذرا به توانایی ماشین برای بازگشت به حالت پایدار پس از یک اغتشاش ناگهانی (مانند اتصال کوتاه یا قطع بار) اشاره دارد.
۱۳. چگونه می‌توان راندمان یک موتور سنکرون را محاسبه کرد؟
راندمان به صورت نسبت توان خروجی به توان ورودی محاسبه می‌شود: `η = Pout / Pin`. برای محاسبه دقیق، نیاز به محاسبه تمام تلفات ماشین است.
۱۴. آیا ماشین سنکرون در لحظه راه‌اندازی نیاز به ابزار خاصی دارد؟
بله، موتورهای سنکرون به تنهایی قادر به راه‌اندازی نیستند و نیاز به مکانیزم راه‌اندازی دارند. این مکانیزم می‌تواند شامل استفاده از سیم‌پیچ‌های راه‌انداز در روتور (مانند ماشین آسنکرون) یا استفاده از یک درایو فرکانس متغیر (VFD) باشد.
۱۵. چگونه می‌توان از بروز رزونانس در سیستم‌های حاوی ماشین سنکرون جلوگیری کرد؟
بررسی فرکانس‌های طبیعی سیستم و مقایسه آن با فرکانس‌های عملیاتی و هارمونیک‌های موجود، امکان شناسایی و اجتناب از رزونانس را فراهم می‌کند. طراحی مناسب فیلترها نیز در این زمینه مؤثر است.
